自由曲面光学元件应用于智能车载显示、AR 显示、手机镜头、激光显示、照明、 光刻等前沿领域,自由曲面三维面型检测仪,能够非接触测量光学镜面元件的三维面型数据,开展三维轮廓分析和三维误差比对,并生成包含多项面型误差指标的测量报告
√ 对各种自由曲面光学元件的表面进行非接触全口径测量
√ 简单、精确、快速、可重复的测量方式,表面无需喷粉处理
√ 自动完成数据比对分析误差,完善的三维分析功能
√ 三维面型数据测量
√ 面型逆向分析
√ 面型轮廓精度评价

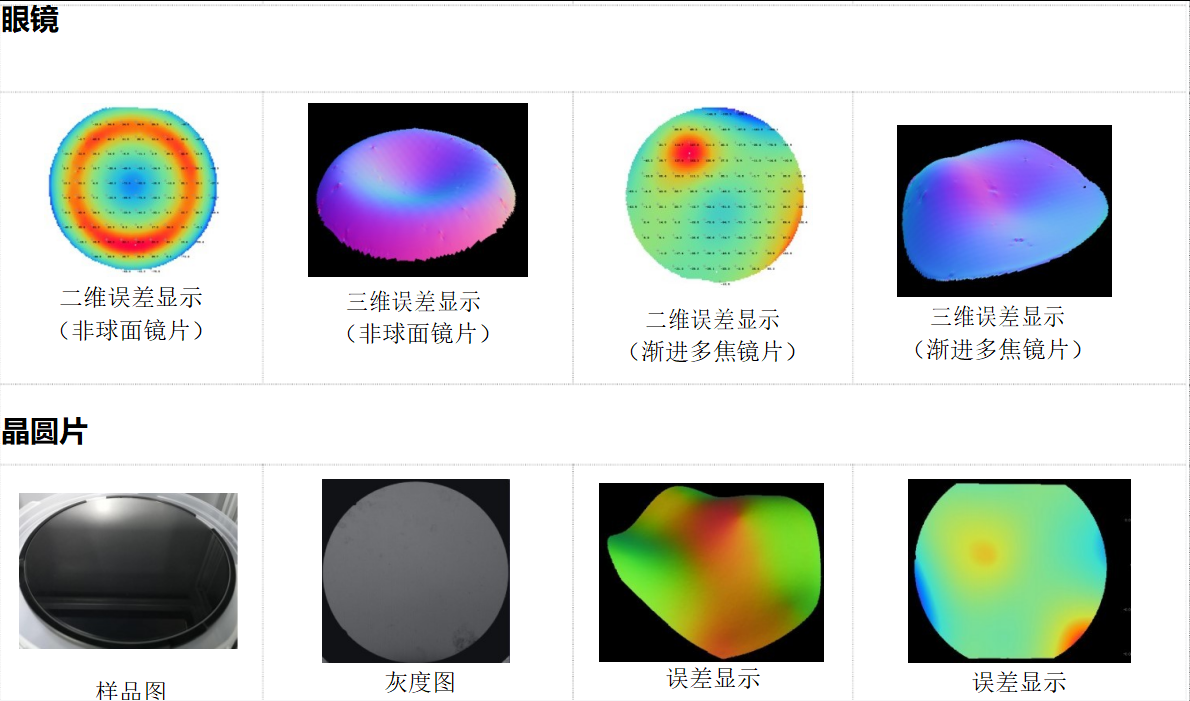

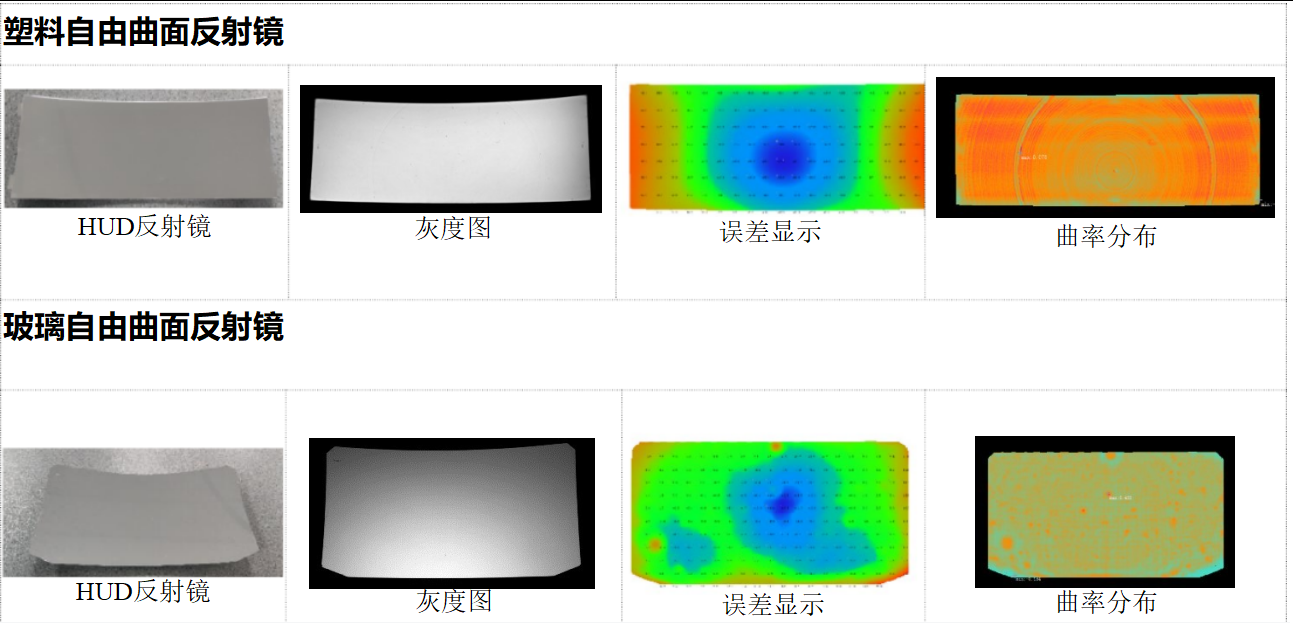

自由曲面反射镜、曲面盖板玻璃、精密模具、玻璃面板、透镜、微透镜阵列、 晶圆片等
√ 结构光反射三维重构原理: 多相机拍摄经被测镜面反射的变形的结构光图案,通过重构算法计算��被测镜面的三维面型,通过与理想面型数据进行比对,获得自由曲面的面型误差分布和其它分析数据
√ 采用优化系统结构设计、高精度标定方法和先进的重构算法实现高测量精度
从产品研发到生产过程及质量控制,这款较为立的系统可用于开展光学设计、加工与检测的前端研发设计过程、智能生产过程和后端质量检测过程
测量分析软件
具有丰富分析功能同时易用性强的三维测量分析软件,包括: 三维轮廓误差 PV、RMS、表面瑕疵、曲率、斜率、尺寸分析、各种多项式拟合、空间滤波和各类数据导��
